HLL型-帶制動輪彈性柱銷聯軸器

產品描述：本聯軸器已列為國家標準GB5014-85,適用于各種機械聯接兩同軸線的傳動軸,通常用于動頻繁的高低速運動.工作溫度為-20 ～+80℃;傳遞公稱扭矩為40～20000N.m

在線咨詢

全國熱線

15231779603

HLL型-帶制動輪彈性柱銷聯軸器· 產品描述The product description

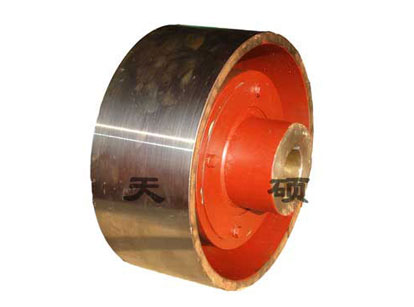

HLL型-帶制動輪彈性柱銷聯軸器

　　●本聯軸器已列為國家標準GB5014-85，適用于各種機械聯接兩同軸線的傳動軸，通常用于動頻繁的高低速運動。工作溫度為-20 ～+80℃；傳遞公稱扭矩為40～20000N.m。
●彈性柱銷聯軸器具有較大結構簡單、合理，維修方便、兩面對稱可互換，壽命長，允許較大的軸向竄動，具有緩沖、減震、耐磨等性能。
●軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按國家標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用精密鑄造，鑄鐵HT20-40、鑄鋼ZG35Ⅱ，軸孔和鍵槽采用拉制成型，柱銷采用MC尼龍b制成。
●HLL型-帶制動輪彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷，置于兩半聯軸器凸緣孔中，通過柱銷實現兩半聯軸器聯接，該聯軸器結構簡單，容易制造，裝拆更換彈性元件比較方便，不用移動兩半聯軸器。彈性元件（柱銷）的材料一般選用尼龍，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作可靠性極差，僅適用于要求很低的中速傳動軸系，不適用于工作可靠性要求較高的工況。

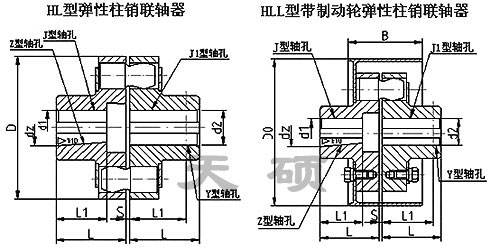

型號	公稱扭矩N。m	許用轉速rpm	軸孔直徑mmd1，d2，dz	軸孔長度mm			D0	D	B	S	許用補償			轉動慣量kg.m 2	重量 kg
				Y型	J，J1，Z型						軸向	徑向	角向
							mm
				L	L1	L

HLL1	315	5600	20,22,24	52	38	52	200	120	85	2.5	±1	0.15	≤0°30'	2.18	11
			25,28	62	44	62
			30,32,35	82	60	82
HLL2	630	5000	30,32,35,38	82	60	82	200	160	85	2.5	±1	0.15	≤0°30'	2.45	14
			40,42,45,48	112	84	112
HLL3	630	1900	30,32,35,38	82	60	82	315	160	132	2.5	±1	0.15	≤0°30'	13.08	25
			40,42,45,48	112	84	112
HLL4	1250	1900	40,42,45,48,50,55,56	112	84	112	315	195	132	3	±1.5	0.15	≤0°30'	16.6	40
			60,63	142	107	142
HLL5	1250	1400	40,42,45,48,50,55,56	112	84	112	400	195	168	3	±1.5	0.15	≤0°30'	49.2	59
			60,63	142	107	142
HLL6	2000	1400	50,55,56	112	84	112	400	220	168	3	±1.5	0.15	≤0°30'	57.6	69
			60,63,65,70,71,75	142	107	142
HLL7	2000	1120	50,55,56	112	84	112	500	220	210	3	±1.5	0.15	≤0°30'	127.4	91
			60,63,65,70,71,75	142	107	142
HLL8	3150	1400	60,63,65,70,71,75	142	107	142	400	280	168	4	±2	0.2	≤0°30'	161.7	88
			80,85	172	132	172
HLL9	3150	1120	60,63,65,70,71,75	142	102	142	500	280	210	4	±2	0.2	≤0°30'	129.2	113
			80，85	172	132	172
HLL10	6300	1120	70、71、75	142	102	142	500	320	265	4	±2	0.2	≤0°30'	156	156
			80，85，90，95	172	132	172
			100，110	212	167	212
HLL11	6300	960	70，71，75	142	102	142	630	320	265	4	±2	0.2	≤0°30'	314	187
			80，85，90，95	172	132	172
			100，110	212	167	212
HLL12	10000	960	80，85，90，95	172	132	172	630	360	298	5	±2	0.2	≤0°30'	328	326
			100，110，120，125	212	167	212
HLL13	16000	800	110，110，120，125	212	167	212	710	410	298	5	±2	0.2	≤0°30'	713	337
			130，140	252	202	252
HLL14	25000	800	110，120，125	212	167	212	710	480	298	6	±2.5	0.25	≤0°30'	849	458
			130，140，150	252	202	252
			160，170，180	302	242	302
HLL15	25000	710	110，120，125	212	167	212	800	480	335	6	±2.5	0.25	≤0°30'	1231	504
