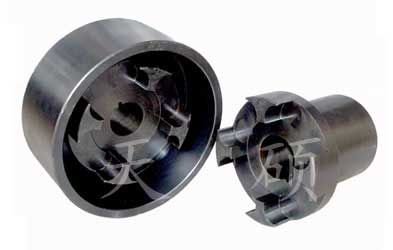

產品描述：1.LMZ-I(MLL-I)型分體式制動輪梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩,當兩軸線有相對偏移時,彈性元件發生相應的彈性變形,起到自動補償作用。 2.梅花形
15231779603

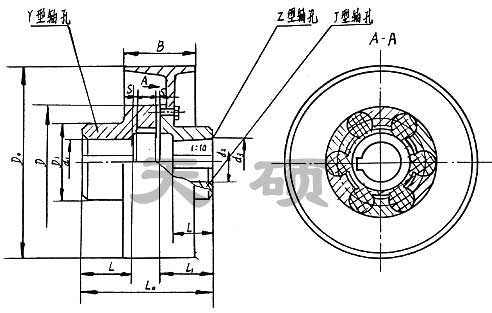

| 型號 | 公稱轉矩 Tn N·m |
許用轉速 [n] r/min |
軸孔直徑 d1.d2.dz |
軸孔長度mm | I10 max |
D0 | B | D | D1 | S | 彈性型號 | 質量 kg |
||
| Y型 L |
J Z | |||||||||||||
| L | L1 | |||||||||||||
| MLL4 -1160 |
250 | 3800 | 25.28 | 62 | 44 | 62 | 151 | 160 | 70 | 105 | 65 | 3.5 | 3.8 | 9.5 |
| 30.32.35.38 | 82 | 60 | 82 | 191 | ||||||||||
| 40.42 | 112 | 84 | 112 | 251 | ||||||||||
| MLL4 -1200 |
250 | 3800 | 25.28 | 62 | 44 | 82 | 151 | 200 | 85 | 105 | 65 | 3.5 | 3.8 | 9.5 |
| 30.32.35.38 | 82 | 60 | 82 | 191 | ||||||||||
| 40.42 | 112 | 84 | 112 | 251 | ||||||||||
| MLL5 -1200 |
400 | 3800 | 30.32.35.38 | 82 | 60 | 82 | 197 | 200 | 85 | 125 | 75 | 4 | 5.75 | 13.8 |
| 40.42.45.48 | 112 | 84 | 112 | 257 | ||||||||||
| MLL6 -1200 |
630 | 3800 | 35*38* | 82 | 60 | 82 | 203 | 200 | 85 | 145 | 85 | 4.5 | 6.7 | 16.7 |
| 40*42*45.48.50.55 | 112 | 263 | ||||||||||||
| 84 | 112 | |||||||||||||
| MLL6 -1200 |
630 | 3050 | 35*38* | 82 | 60 | 82 | 203 | 250 | 105 | 145 | 85 | 4.5 | 13.5 | 21.7 |
| 40*42*45.48.50.55 | 112 | 84 | 112 | 263 | ||||||||||
| MLL7 -1250 |
1120 | 3050 | 40*48*50.55 | 112 | 84 | 112 | 265 | 250 | 105 | 170 | 100 | 5.5 | 15.25 | 26.3 |
| 60.63.65 | 142 | 107 | 142 | 325 | ||||||||||
| MLL7 -1315 |
1120 | 2400 | 45*.48*.50.55 | 112 | 84 | 112 | 293 | 315 | 135 | 170 | 100 | 5.5 | 35.0 | 34.7 |
| 60.63.65 | 142 | 107 | 142 | 353 | ||||||||||
| MLL8 -1315 |
1800 | 2400 | 50*.55* | 112 | 84 | 112 | 272 | 315 | 135 | 200 | 120 | 6.5 | 46.9 | 47.3 |
| 60.63.65.70.71.75 | 142 | 107 | 142 | 332 | ||||||||||
| MLL8 -1400 |
1800 | 1900 | 50*.55 | 112 | 84 | 112 | 272 | 400 | 170 | 200 | 120 | 6.5 | 98 | 61.3 |
| 60.63.65.70.71.75 | 142 | 107 | 142 | 332 | ||||||||||
| MLL9 -1400 |
2800 | 1900 | 60*63*65*70.71.75 | 142 | 107 | 142 | 334 | 400 | 170 | 230 | 150 | 7.5 | 132.5 | 84 |
| 80.85*90.95 | 172 | 132 | 172 | 394 | ||||||||||
| MLL9 -1500 |
2800 | 1500 | 60*63*65*70.71.75 | 142 | 107 | 142 | 334 | 500 | 210 | 230 | 150 | 7.5 | 270 | 108 |
| 80.85*90.95 | 172 | 132 | 172 | 394 | ||||||||||
| MLL10 -1500 |
4500 | 1500 | 70*71*75 | 142 | 107 | 142 | 334 | 500 | 210 | 260 | 180 | 7.5 | 330 | 132 |
| 80*82.90.95 | 172 | 132 | 172 | 404 | ||||||||||
| 100.110 | 212 | 167 | 212 | 484 | ||||||||||
| MLL11 -1630 |
6300 | 1200 | 80*.85*.90*.95* | 172 | 132 | 172 | 411 | 630 | 265 | 300 | 200 | 8.5 | 782 | 197 |
| 100.110.120 | 212 | 167 | 212 | 491 | ||||||||||
| MLL12 -1710 |
11200 | 1050 | 90*.95* | 172 | 132 | 172 | 417 | 710 | 300 | 360 | 225 | 9 | 1069 | 212 |
| 100*110*120*125* | 212 | 167 | 212 | 497 | ||||||||||
| MLL13 -1800 |
12500 | 950 | 100*110*120*125* | 212 | 167 | 212 | 497 | 800 | 340 | 400 | 250 | 9 | 1920 | 294 |
| 130*140 | 252 | 202 | 252 | 577 | ||||||||||
