NF型非接觸式逆止器

產品描述：NF型非接觸式逆止器是用在高速軸上的防逆轉裝置,具有逆止可靠,解脫容易,逆止力矩大,重量輕,安裝方便等優點.

在線咨詢

全國熱線

15231779603

NF型非接觸式逆止器· 產品描述The product description

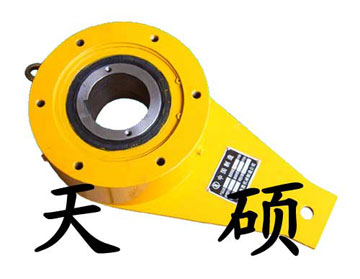

NF型非接觸式逆止器

1、適用范圍及用途
　　NF型非接觸式逆止器是用在高速軸上的防逆轉裝置，具有逆止可靠，解脫容易、逆止力矩大、重量輕、安裝方便等優點。其綜合機械性能明顯優于其它逆止裝置，廣泛地應用于帶式輸送機、斗式提升機、刮板輸送機及其它有逆止要求的設備。我廠生產的NF型逆止器，其技術性能完全符合ZBJ81007-89的規定，同時，為了便于用戶的安裝，我廠還開發帶防轉座的非接觸式逆止器，型號為NFG。
2、工作原理

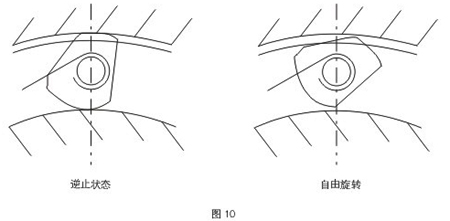

　　在逆止器內部，有多個異形塊分布在由內、外圈所形成的滾道中，當內圈正向運轉時，帶動異形塊一起旋轉，當轉速過非接觸轉速時，異形塊在離心力的作用下發生偏轉，與內、外圈脫離接觸，從而實現無摩損運轉。當內圈反向運轉時，在彈簧的作用下，異形塊與內、外圈接觸并將其楔緊成一體，承受由內圈傳送來的反向力矩。（見圖10）
逆止器
3、型號及標記

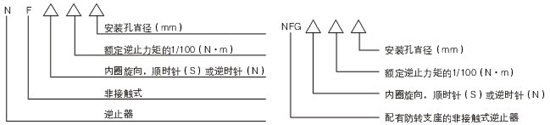

3.1 型號意義

3.2 標記示例
　　NFS63-80表示：內圈順時針方向旋轉，逆止力矩6300N·m，安裝孔徑為80mm的NF型非接觸式逆止器。
　　NFGN100-90表示：內圈逆時針方向旋轉，額定逆止力矩10000N·m，安裝孔徑為90mm的帶防轉支座的非接觸式逆止器。

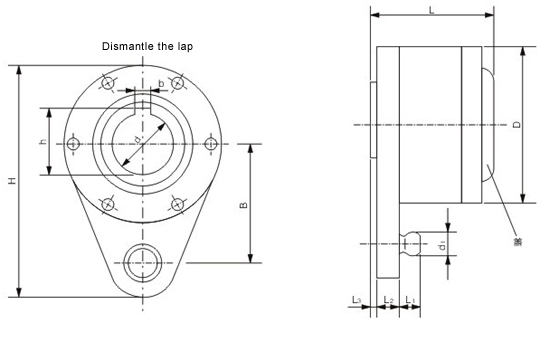

4、NF型逆止器的結構簡圖及主要技術參數

規　格	額定逆止力矩 Te N·m	非接觸轉速 r/min	*高轉速 r/min	結　構　尺　寸										*大重量 kg
規　格	額定逆止力矩 Te N·m	非接觸轉速 r/min	*高轉速 r/min	dmax	dmin	D	d1	H	B	L	L1	L2	L3	*大重量 kg
NF10	1000	450	1500	50	32	190	28	278	150	162	25	20	5	28
NF16	1600	450		60	45	208	32	305	160	167	25	22		31
NF25	2500	425		70	50	230	38	330	170	172	25	25		38
NF40	4000	425		80	60	245	42	358	185	183	28	30		49
NF63	6300	400		90	70	265	45	378	195	196	30	35		62
NF80	8000	400		100	80	285	48	410	210	200	35	35		73
NF100	10000	400		110	90	305	52	440	225	238	35	45		98
NF125	12500	375	1000	120	100	340	58	492	250	262	40	50	8	154
NF160	16000	375		130	110	370	62	532	260	273	40	58		175
NF200	20000	350		140	120	415	65	590	300	275	50	58		214
NF250	25000	350		150	130	450	70	646	335	285	50	63		256

注：
1、d優先系列：32、38、40、42、45、48、50、55、60、65、70、75、80、85、90、95、100、110、120、130、140、150、160；
2、內孔公差值為E7，推薦配合公差為E7/h6；
3、鍵槽尺寸及公差按GB1095-79的C11制造。

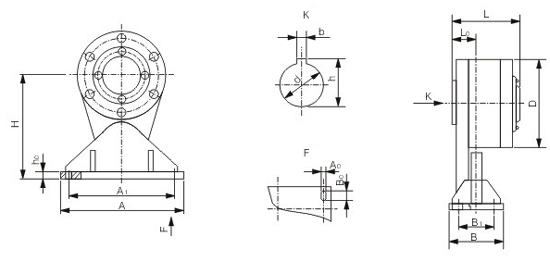

5、NFA逆止器結構簡圖及安裝尺寸

規格	dmin	dmax	Smin	Smax	D	L	L0	H	h2	A	A1	A0	B	B1	B0
NYA10 NYA16 NYA25 NYA40 NYA63 NYA80 NYA100 NYA125 NYA160 NYA200 NYA250	32 45 50 60 70 80 90 100 110 120 130	50 60 70 80 90 100 110 130 140 150 160	110 110 115 120 125 130 140 160 165 175 180	145 150 155 166 180 185 220 250 260 260 270	190 208 230 245 265 285 305 340 370 415 450	162 167 172 183 196 200 238 262 273 275 285	36 38 43 48 56 56 68 76 84 87 92	215 225 250 265 330 345 375 400 435 465 500	12 12 16 16 20 20 22 22 25 25 25	200 200 250 250 380 380 400 400 450 450 450	160 160 200 200 330 330 350 350 380 380 380	14 14 18 18 22 22 22 22 26 26 26	95 95 120 120 160 160 170 170 180 180 180	60 60 75 75 100 100 110 110 125 125 125	20 20 25 25 34 34 34 34 36 36 36

注：表中“Smin”和“Smax”分別為安裝逆止器的軸伸所需的*小和*大長度。

6、適用說明
　　非接觸式逆止器安裝在減速器的高速軸軸伸或中間軸伸上。逆止器的選型與其安裝軸所需的逆止力矩、軸伸的轉速及尺寸有關。
以帶式輸送機為例其選取型步驟如下：

6.1 根據工況計算所需逆止力矩M，M要小于或等于逆止器的額定逆止力矩Mn。

式中：
Mr--輸送機所需的計算逆止力矩（N·m）
i--逆止器安裝軸伸到減速器輸出軸的傳動比
n--安裝在輸送機驅動裝置上的逆止器數量
Kj--接合系數（每小時停機小于10次，Kj=0；每小時停機大于10次，Kj=0.1）
Ku--溫度系數，按環境溫度查表7

環境溫度（℃）	20	30	40	50	60	70
Ku	0	0.1	0.2	0.3	0.4	0.5

Ks--工作時間系數，按每天工作時間查表8

每天工作時間（小時）	<2	2~6	7~12	＜12
Ks	0	0.1	0.2	0.3

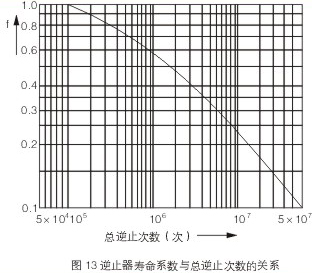

f--壽命系數，按逆止器逆止總次數查圖

Φ--不均載系數，根據輸送機布置形式確定單驅動 Φ=1；多驅動可按表6查取

驅動形式	單滾筒雙電機	雙滾筒雙電機	雙滾筒三電機	雙滾筒四電機
Φ	1.25	2	1.5	2

6.2 根據主機安裝逆止器軸伸的轉速Nd校核逆止器的非接觸轉速Nf，要求Nd＞Nf
6.3 根據安裝逆止器的軸伸尺寸確定逆止器的安裝孔直徑。
6.4 確定逆止器的旋轉方向。面對其安裝軸伸的外端面觀察，軸伸順時針方向旋轉，內圈旋向代號為“S”；反之則為“N”。
6.5 根據逆止力矩、逆止器安裝孔直徑和內圈的旋向代號，按前面所述的型號表示方法確定逆止器的型號。
